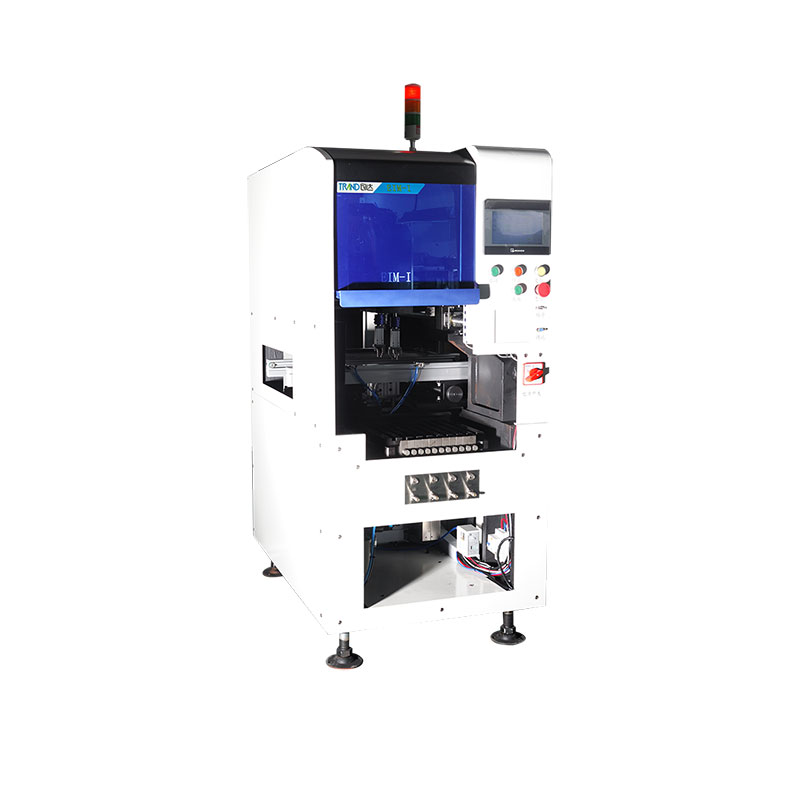

为了不断适应市场的需求，异形插件机的技术在不断的更新中，比如插件头而言，现在已经有非常多的厂家开始将其改良成弹性插件头了。那么这其中的改良原理是什么呢？许多插件机爱好者对此比较感兴趣。接下来就让小编就让小编重点介绍这个相关知识吧。
【技术领域】
[0001]本实用新型涉及电子电路板生产设备技术领域，尤其是指插件机防错插的弹性插件头。
[0002]插件机是将各种电子元件插设在电路板上的自动化设备，插件后的电路板进行后续的处理;PCB板在插入电子元件后，直接送入环流焊机等进入下一步工序;插件头是插件机尤为重要，将电子元插入电路板的关键部件；目前插件头主体及插件端一般是整体构成，在插件过程中会出现以下问题:当插件头向PCB板插接电子元件时，如果出现稍微的偏差失误，电子元件不能送人插入孔，而插件头还通过刚性的将电子元件向下插入，刚性向下插入容易导柱电子元件与PCB板的刚性损伤，继续插入还会导致电路板的损坏报废。
【实用新型内容】
[0003]本实用新型在于针对目前插件机插件头在电子元件插入PCB板存在的不足，而提供解决以上问题的插件机防错插的弹性插件头。
[0004]为达到上述目的，本实用新型采用如下技术方案:
[0005]插件机防错插的弹性插件头，所述插件机的插件头包括插件主体及设置在插件主体下方的插件端，所述插件主体的下方设置主体连接片、插件端的上方设置端部连接片，所述主体连接片及端部连接片间穿设两件以上的导柱，所述导柱端部设置有防脱落管位;所述主体连接片及端部连接片间安装推力弹簧，所述主体连接片及端部连接片间还设置位置感应装置。
[0006]较佳的，所述导柱穿设过主体连接片上，防脱落管位设置在导柱的顶部。
[0007]较佳的，所述端部连接片由上端片及下端片形成，上端片底部用固定螺栓固定连接导柱。
[0008]较佳的，所述主体连接片或/和端部连接片设置推力弹簧的管位柱。
[0009]较佳的，所述位置感应装置包括设置在端部连接片上的一位置感应柱，所述位置感应柱上设置一触及开关。
[0010]本实用新型的有益效果在于，本实用新型的插件机防错插的弹性插件头，插件机的插件头包括插件主体及设置在插件主体下方的插件端，插件主体的下方设置主体连接片、插件端的上方设置端部连接片，主体连接片及端部连接片间穿设两件以上的导柱，导柱端部设置有防脱落管位;主体连接片及端部连接片间安装推力弹簧，主体连接片及端部连接片间还设置位置感应装置;本实用新型的插件头在工作过程时，电子元件位置正确可以顺利的插入电子元件的插入孔，若孔位如果出现稍微的偏差失误，电子元件不能送人插入孔，与电路板接触，设置导柱使插件主体与插件端可以发生相对的位移，另外，主体连接片及端部连接片间安装推力弹簧，使电子元件与电路板进行弹性接触，当相对位移到达一定的位置后，位置感应装置感应到两者相对位置变化，通过控制系统停止插件;能有效的避免电子元件与电路板刚性接触，保护电子元件，另外避免位置偏差后继续插入还会导致电路板的损坏报废的事件发生。
【附图说明】
[0011]图1为本实用新型的结构不意图；
[0012]图2为本实用新型部分部件的剖面结构示意图。
【具体实施方式】
[0013]下面结合附图1、2对本实用新型作进一步阐述:
[0014]插件机防错插的弹性插件头，插件机的插件头包括插件主体I及设置在插件主体I下方的插件端2，插件主体I的下方设置主体连接片11、插件端2的上方设置端部连接片21，主体连接片11及端部连接片21间穿设两件以上的导柱3，导柱3根据设计需求进行设置，保障运行的平稳，所述导柱3端部设置有防脱落管位31;主体连接片11及端部连接片21间安装推力弹簧4，主体连接片11及端部连接片21间还设置位置感应装置5。
[0015]为保障插件主体I和插件端2形成一定的相对位移，在两者间需要设定一定的导柱3行程空间，当然本领域技术人员可以将形成空间设置在插件主体I或插件端2上，或者两者均可以设置;作为较佳实施形式，本实施例，导柱3穿设过主体连接片11上，防脱落管位31设置在导柱3的顶部，为了保持运动的平稳及减小摩擦，在主体连接片11内设置导柱3穿设过的柱套12，导柱3与主连接片11发生相对位移;为了便于加工及安装，端部连接片21由上端片22及下端片23形成，上端片22底部用固定螺栓24固定连接导柱3。
[0016]为方便推力弹簧4体固定，主体连接片11或/和端部连接片21设置推力弹簧4的管位柱6，本实施例中，设置在主体连接片11上。
[0017]为了位置感应装置5包括设置在端部连接片21上的一位置感应柱51，所述位置感应柱51上设置一触及开关52，当运动到下插到一定的程度，主体连接片11碰触到触及开关52时，使系统停止继续下插，保障插件机的安全。
[0018]本实用新型的插件头在工作过程时，电子元件位置正确可以顺利的插入电子元件的插入孔，若孔位如果出现稍微的偏差失误，电子元件不能送人插入孔，与电路板接触，设置导柱3使插件主体I与插件端2可以发生相对的位移，另外，主体连接片11及端部连接片21间安装推力弹簧4，使电子元件与电路板进行弹性接触，当相对位移到达一定的位置后，位置感应装置5感应到两者相对位置变化，通过控制系统停止插件;能有效的避免电子元件与电路板刚性接触，保护电子元件，另外避免位置偏差后继续插入还会导致电路板的损坏报废的事件发生。
[0019]以上所述实施例，只是本实用新型的较佳实例，并非来限制本实用新型实施范围，故凡依本实用新型申请专利范围所述的构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型专利申请范围内。
【主权项】
1.插件机防错插的弹性插件头，其特征在于，所述插件机的插件头包括插件主体(I)及设置在插件主体(I)下方的插件端(2)，所述插件主体(I)的下方设置主体连接片(11)、插件端(2)的上方设置端部连接片(21)，所述主体连接片(11)及端部连接片(21)间穿设两件以上的导柱(3)，所述导柱(3)端部设置有防脱落管位(31);所述主体连接片(11)及端部连接片(21)间安装推力弹簧(4)，所述主体连接片(11)及端部连接片(21)间还设置位置感应装置(5)。2.根据权利要求1所述的插件机防错插的弹性插件头，其特征的在于:所述导柱(3)穿设过主体连接片(11)上，防脱落管位(31)设置在导柱(3)的顶部。3.根据权利要求2所述的插件机防错插的弹性插件头，其特征在于:所述端部连接片(21)由上端片(22)及下端片(23)形成，上端片(22)底部用固定螺栓(24)固定连接导柱(3)。4.根据权利要求1所述的插件机防错插的弹性插件头，其特征在于:所述主体连接片(11)或/和端部连接片(21)设置推力弹簧(4)的管位柱(6)。5.根据权利要求1-4任意一项所述的插件机防错插的弹性插件头，其特征在于:所述位置感应装置(5)包括设置在端部连接片(21)上的一位置感应柱(51)，所述位置感应柱(51)上设置一触及开关(52)。
以上内容就是小编带来的有关异形插件机改良插件头的知识，如果不是专业人士的话可能不理解其中的内容，没关系，如果想要了解通俗易懂的插件机知识的话，可以关注小编接下来的一篇文章内容哦。
