了解异形自动插件机插件能力可以提高质量

作者：创达插件机发布时间：2019-09-25 点击数：

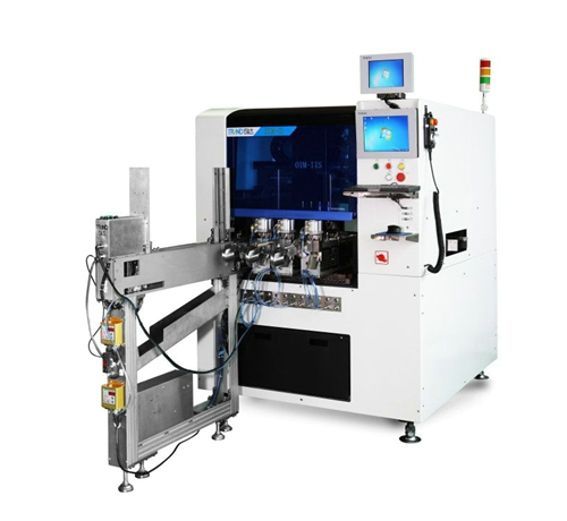

随着自动生产化的快速发展，异形自动插件机在电子生产中有着不可替代的作用。异形自动插件机所特有的高速、高精度生产时传统人工所做不到的，异形自动插件机让中国制造在工业4.0时代走向世界。今天就和我一起来详细认识异形自动插件机吧。

使用异形自动插件机要注意分辨率。

目前在SMT行业里，讨论异形自动插件机的分辩度般是指R轴旋转分辩度。当贴片头接收到个脉冲的指令信号时，贴片头R轴仅会旋转的度数。说得更通俗易懂些。R轴每转次的度数就叫R轴旋转分辩度。异形自动插件机使用的smt企业测量精度与异形自动插件机生产厂测量贴片精度方法不样。SMT生产企业的SMT生产线现场般是没有相关测量机器，往往不能够采用与异形自动插件机出厂前样的精度检验方法。通常在SMT车间采用异形自动插件机的下视相机的方式检验设备的精度和能力。异形自动插件机都具有采用设备的下视相机来检验贴装精度的功能，这种方式和异形自动插件机出厂前的检验方法基本样。

异形自动插件机的XY与Z/θ伺服定位系统。功能XY定位系统是异形自动插件机的关键机构，也是评估异形自动插件机精度的主要指标，它包括XY传动机构和XY伺服系统。它的常见工作方式有两种：一种是支撑贴片头，即贴片头安装在X导轨上，X导轨沿Y方向运动从而实现在X、Y方向贴片的全过程，这类结构在通用型贴片机（泛用机）中多见；另一种是支撑PCB承载平台并实现PCB在X、Y方向移动，这类结构常见于塔式旋转头类的异形自动插件机（转塔式）中，这类高速机中，其贴片头仅做旋转运动，而依靠送料器的水平移动和PCB承载平面的运动完成贴片过程。上述XY定位系统属于动式导轨结构。

其中在异形自动插件机飞达驱动部分磨损对贴装率的影响很大。机械式驱动地靠凸轮主轴驱动供料机构，迅速敲找贴片机飞达的击找臂，通过连杆使与连接的棘轮带动元器件编带前进个进距，同时带动塑料卷带盘将编带上的塑料带帽离，吸嘴下降完成取件动作。但由于贴片机飞达构高速访问供料器，经长时间的使用后，贴片机飞达的棘爪磨损严重，造成棘爪不能驱动卷带盘塑料带正常剥离，使吸嘴不能完成取件工作，这样就影响了贴片机的贴装率。因此在安装编带前应仔细检查供料器，对棘爪轮已磨损的贴片机飞达应立即修复，不能修复的应及时更换。
