详解大型异形插件机的贴插方法是什么

异形插件机的工作效率很多人都有耳闻，那么这种机械具体是如何工作的呢？它的工作原理具体是怎样的呢？随着科技水平的不断提高，许多异形插件机的就似乎都在不断进步当中，具体操作方法也是保持时刻变化的。接下来就让小编详细论述下异形插件机的贴插方法吧。

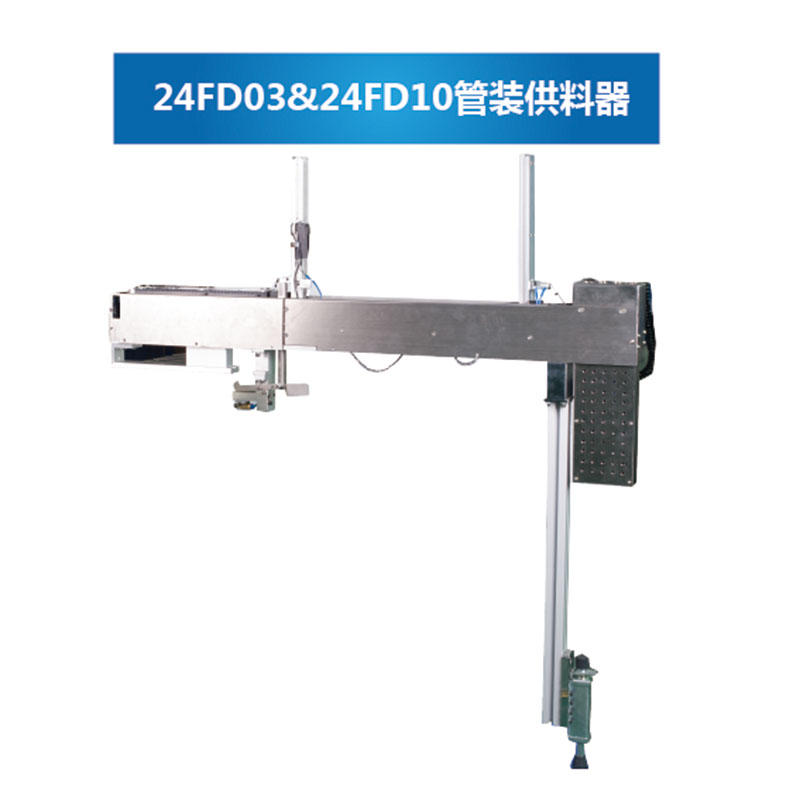

插机在生产线中配置在点胶机或丝网印刷机之后，是通过移动贴插头把电子元件准确地贴插到PCB焊盘上的一种设备。全自动贴插机是用来实现高速、高精度地全自动地贴插电子元件的设备，是整个SMT生产中最关键、最复杂的设备，贴插机已从早期的低速机械贴插机发展为高速光学对中贴插机，并向多功能、柔性连接模块化发展。贴插头作为贴插机的一个至关重要的功能部件，它通过吸取-位移-定位-放置等功能，在不损伤元件和印制电路板的情况下，将电子元件元件快速而准确地贴插到PCB板上。贴插头对于贴插机的贴插速度、贴插精度以及工作效率具有举足轻重的地位，甚至直接决定贴插机的档次。

[0003]电子元件中有一些是大型电子元件，最大尺寸为长X宽X高=50mmX50mmX45mm，最大重量为200g，最小尺寸为50mm X 25mm X 15mm，最小重量为30g。当进行大型电子元件的贴插时，现有的贴插头就很难保证将大型电子元件快速而准确地贴插到PCB板上，从而影响了贴插机的贴插速度、贴插精度以及工作效率。因此，需要开发出针对这种异形的大型电子元件的专门贴插头，与通用贴片头的吸嘴吸附零件方式结合，组成复合式的贴插头才能完成电子元件的贴装。

公开号为CN202818781U，公开日为2013年3月20日的中国实用新型专利公开了一种多功能异型贴插机贴装头装置，包括一安装框架，在所述安装框架上设置有至少一个贴装头，所述贴装头包括元器件吸取装置以及分别与其相连的垂直运动控制机构、水平转动控制机构和气控装置，所述垂直运动控制机构用于带动所述元器件吸取装置上下运动，所述水平转动控制机构用于带动所述元器件吸取装置转动，所述元器件吸取装置上设置有腔体，所述气控装置用于抽取所述腔体内的空气，所述元器件吸取装置用于在所述腔体形成真空负压后吸取元器件。

[0005]公开号为CN203416568U，公开日为2014年I月29日的中国实用新型专利公开了一种新型贴插机贴装头，包括骨架、铜套、冠齿轮、吸料管、吸嘴、电机、排线支板，下料管下部连接吸嘴，吸料管外部通过固定销固定在铜套上，铜套通过轴承嵌接在骨架中心，吸料管上设有限位块，排线支板固定在骨架的侧部。

[0006]公开号为CN204652794U，公开日为2015年9月16日的中国实用新型专利公开了一种应用于LED贴插机的贴装头，包括有可相对活动地装设于LED贴插机的机架的活动安装架，活动安装架包括有竖向布置的活动安装竖板以及螺装于活动安装竖板上端部且水平横向布置的活动安装横板，活动安装竖板的前表面装设有两个左右对称且间隔布置的摄像头安装架，各摄像头安装架分别装设有定位摄像头，活动安装竖板的前端侧于两个定位摄像头之间可相对活动地装设有六个竖向间隔布置且分别呈中空状的竖直吸杆，各竖直吸杆的上端部分别穿过活动安装横板并延伸至活动安装横板的上端侧，各竖直吸杆的下端部分别装设有灯粒吸头；活动安装横板与各竖直吸杆的上端部之间分别装设有吸头转动调节机构，各吸头转动调节机构分别包括有装设于活动安装横板的转动调节驱动电机、装设于转动调节驱动电机的动力输出轴的第一主动同步带轮、可相对转动地装设于活动安装横板的转动体，各转动体分别包括有同步转动且分别套装于相应的竖直吸杆上端部外围的第一从动同步带轮以及转动套，各转动套分别位于相应的第一从动同步带轮的下端侧，各第一主动同步带轮与相应的第一从动同步带轮之间分别绕装有第一传动同步带，各转动套的中心孔内分别嵌装有与相应的转动套同步动作且套装于相应的竖直吸杆外围的杆套，各竖直吸杆的上端部于活动安装横板的上端侧分别装设有挡块，各竖直吸杆于相应的挡块的下端侧分别套装有弹簧，各弹簧的上端部分别与相应的挡块抵接，各弹簧的下端部分别穿过相应的第一从动同步带轮的中心孔并与相应的杆套的上端部抵接;活动安装竖板于活动安装横板的下端侧对应各竖直吸杆分别装设有吸头升降驱动机构，各吸头升降驱动机构分别与相应的竖直吸杆驱动连接。

[0007]公开号为CN204697399U，公开日为2015年10月7日的中国实用新型专利公开了一种贴插机贴装头，包括承接体;所述承接体为圆形柱体且其中部开设有安装槽上端设置有安装柱;所述安装柱上开设有与所述安装槽连通的气孔;所述安装槽上固定设置有安装块，所述安装块规格小于所述安装槽且所述安装块外表面与所述安装槽内壁形成环形吸口；所述安装块上固定设置有气压缸，所述气压缸连接有推出块;所述承接体底端还设置有感应槽，所述感应槽上设置有激光感应器;所述激光感应器通过导线与所述气缸连接。

[0008]公开号为CN204929551U，公开日为2015年12月30日的中国实用新型专利公开了一种SMT贴插机贴装头结构，包括吸嘴组件、回转电机支架、回转电机、旋转接头、真空发生器组件、电机安装座、升降电机、滚珠丝杠、直线导轨、贴装头安装架、滑块、贴装头基板和轴承座;所述贴装头安装架固定安装在贴装头基板背面上，贴装头基板正面设有凹槽，所述升降电机固定安装在电机安装座上，所述电机安装座通过螺栓固定安装在贴装头基板凹槽内，所述滚珠丝杠上端通过联轴器与升降电机的输出轴连接，其下端通过轴承安装在轴承座上，所述轴承座通过螺栓固定安装在贴装头基板正面上靠近底端，螺母与滚珠丝杠配合，螺母固定安装在回转电机支架底端，所述直线导轨通过螺栓固定安装在贴装头基板正面上，滑块安装在直线导轨上，所述回转电机支架通过螺栓固定安装在滑块上，所述回转电机安装在回转电机支架上，所述吸嘴组件固定安装在回转电机旋转轴下端，所述真空发生器组件通过旋转接头与回转电机旋转轴的上端连接。

[0009]上述专利文献中的贴装头均很难保证将大型电子元件快速而准确地贴插到PCB板上，从而影响了贴插机的贴插速度、贴插精度以及工作效率。
